Produktdetails
- Zeitloses Design – Edelstahl-Haubenschirm in 898 mm Breite
- Leistungsstark - 645 m3/h in der Boosterstufe
- Gleichmäßige Ausleuchtung dank LED-Leiste
- Effiziente Filterung - 10-lagiger Metallfettfilter
- Für jede Wohnsituation passend - abluft- und umluftfähig
- Hergestellt mit großer Sorgfalt von
- Sicherheitsinformationen

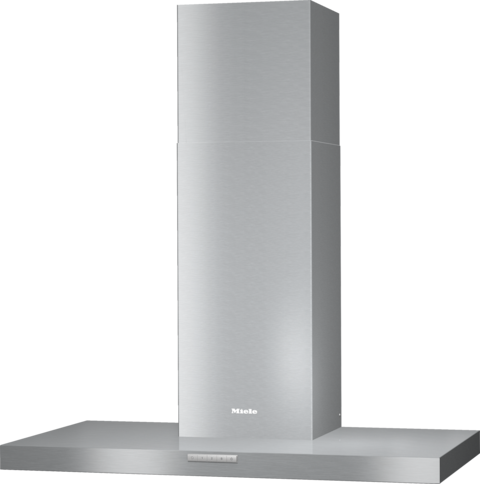

Wand-Dunstabzugshaube
Art der Luftführung Umrüstbar
Erforderlicher nachkaufbarer Aktivkohlefilter DKFS 36-P
Farbe Edelstahl
Elektronische Steuerung
EasySwitch
Bedienung EasySwitch
Boosterstufen 1
Energieeffizienzklasse (A+++ - D) A
Jährlicher Energieverbrauch in kWh/Jahr 49.8
Klasse für fluiddynamische Effizienz A
Laden...
Beleuchtungseffizienzklasse A
Laden...
Klasse für den Fettabscheidegrad B
Laden...
Wechselstrommotor (AC-Motor)
Anzahl Spülmaschinengeeignete Metallfettfilter 3
Anzahl x Watt 1 x 3,2 W
Beleuchtungsstärke in Lx 350
Farbtemperatur in K 3500
Doppelseitig saugendes Gebläse
Luftleistung Stufe 1 (m³/h) nach EN 61591 255
Luftleistung Stufe 2 (m³/h) nach EN 61591 400
Luftleistung Boosterstufe 1 (m³/h) 645
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 53
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 62
Schallleistung Boosterstufe 1 (dB(A) re1pW) n. EN 60704-3 71
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 39
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 48
Schalldruck Boosterstufe 1 (dB(A) re20µPa) n. EN 60704-2-13 57
Luftleistung Stufe 1 (m³/h) nach EN 61591 235
Luftleistung Stufe 2 (m³/h) nach EN 61591 390
Luftleistung Boosterstufe 1 (m³/h) nach EN 61591 620
Schallleistung Stufe 1 (dB(A) re1pW) nach EN 60704-3 54
Schallleistung Stufe 2 (dB(A) re1pW) nach EN 60704-3 64
Schallleistung Boosterstufe 1 (dB(A) re1pW) n. EN 60704-3 74
Schalldruck Stufe 1 (dB(A) re20µPa) nach EN 60704-2-13 40
Schalldruck Stufe 2 (dB(A) re20µPa) nach EN 60704-2-13 50
Schalldruck Boosterstufe 1 (dB(A) re20µPa) n. EN 60704-2-13 60
Gesamthaubenhöhe Abluft und Extern min. in mm 673
Gesamthaubenhöhe Abluft und Extern max. in mm 993
Gesamthaubenhöhe Umluft min. in mm 803
Gesamthaubenhöhe Umluft max. in mm 1123
Breite des Haubenkörpers in mm 898
Höhe des Haubenkörpers in mm 50
Tiefe des Haubenkörpers in mm 500
Mindestabstand über Elektrokochfeldern in mm 450
Laden...
Nettogewicht in kg 15
Länge der elektrischen Zuleitung in m 1.4
Schutzkontaktstecker
Gesamtanschlusswert in kW 0.248
Spannung in V 230
Absicherung in A 10
Frequenz in Hz 50
Phasenanzahl 1
Abluftanschluss oben
Durchmesser des Abluftstutzens in mm 150
Teleskopierbarer Kamin
Laden...
Kombination mit Gaskochfeld Nicht möglich
Rückstauklappe
Laden...
EAN 4002516588436
Rückstauklappe
Ergänzende Produkte und Zubehör
Downloads
Montageplan
HerunterladenPDF
Gebrauchsanweisung/Montageanweisung
HerunterladenPDF
Garantiebedingungen
HerunterladenPDF
Produktblatt
HerunterladenPDF
rfa
HerunterladenZIP
fbx
HerunterladenZIP
rvt
HerunterladenZIP
ifc
HerunterladenZIP
dwg
HerunterladenZIP
Energielabel
HerunterladenPNG
EU - Datenblatt
HerunterladenPDF
Energielabel
HerunterladenPDF
Energielabel-Icon
HerunterladenOb Sie ein Haushaltsgerät ersetzen oder eine Küche planen möchten - hier finden Sie alle relevanten Installationsdiagramme für Ihr Miele Gerät. Bitte beachten Sie, dass die Installation und Wartung unserer Produkte nur von autorisierten Fachleuten durchgeführt werden sollten. Bei Fragen rufen Sie uns bitte an und wir beraten Sie unverbindlich!
Beschreibung
DAW1920, DAW1922W Living, Skizze
1) Abluft, 2) Umluft, 3) Umluftaustritt bei Umluft nach oben montiert, 4+5) Installationsbereich (bei Umluft nur 4) Technische Änderungen vorbehalten; Wir übernehmen keine Haftung für die Richtigkeit der bereitgestellten Informationen.
