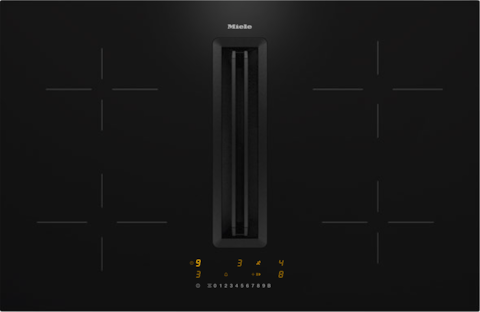

Induktionskochfeld mit integriertem Dunstabzug

KMDA 7272 FR-A Silence

mit Silence Motor und 4 einzelnen Kochzonen für Abluftbetrieb


sale price€ 2.749,00
Kassaabholpreis inkl. MwSt. exkl. Versand




Produktdetails

  • Das leiseste TwoInOne bei Miele–Silence Motor
  • Viel Platz – 4 runde Kochzonen
  • Automatische Regulierung der Gebläsestufen -Con@ctivity
  • Kompakte Steuerung per Zahlenreihe -ComfortSelect Plus
  • Geeignet für flexible Abluftinstallationen (z. B. mit DFKS-AR)

Downloads

EU - Konformitätserklärung
PDF
Herunterladen
Produktblatt
PDF
Herunterladen
Garantiebedingungen
PDF
Herunterladen
Gebrauchsanweisung/Montageanweisung
PDF
Herunterladen
Energielabel
PDF
Herunterladen
EU - Datenblatt
PDF
Herunterladen
Energielabel
PNG
Herunterladen
Energielabel-Icon
Herunterladen

Ob Sie ein Haushaltsgerät ersetzen oder eine Küche planen möchten - hier finden Sie alle relevanten Installationsdiagramme für Ihr Miele Gerät. Bitte beachten Sie, dass die Installation und Wartung unserer Produkte nur von autorisierten Fachleuten durchgeführt werden sollten. Bei Fragen rufen Sie uns bitte an und wir beraten Sie unverbindlich!

https://media.miele.com/images/2000018/200001870/20000187038.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Abluft - Skizze
Installationszeichnungen
Herunterladen
https://media.miele.com/images/2000018/200001869/20000186951.png
Beschreibung
KMDA7272FR, KMDA7473FR - aufliegend - Skizze
1) vorn, 2) abnehmbare Auffangwanne, 3) Reinigungsklappe, 4) Netzanschlusskasten mit Netzanschlussleitung, L = 1600 mm, 5) Dicke der Arbeitsplatte, Abluft- und geführter Umluftbetrieb: ≥10 mm, Plug&Play-Betrieb: ≥10 mm - ≤40 mm,
Herunterladen
https://media.miele.com/images/2000018/200001872/20000187299.png
Beschreibung
KMDA7272FR, KMDA7473FR - Skizze Seitenansicht aufliegend+X, Plug&Play
①Für die Führung des Abluftkanals zwischen Korpuswand und einer angrenzenden Raumwand oder einem angrenzendem Möbel muss ein Mindestabstand von 25 mm eingehalten werden. Wenn die Korpusrückwand <gt/> 555 mm von der Arbeitsplattenfront entfernt ist, muss der Plug&Play-Adapter um ein Ergänzungset von Miele erweitert werden., ②Die abnehmbare Auffangwanne und die Reinigungsklappe müssen nach dem Einbau zugänglich sein., ③Der Querschnitt der Entlüftungsöffnung muss mindestens 425 cm² betragen., , x Maß, um das die Arbeitsplattentiefe größer ist als 600 mm.
Herunterladen
https://media.miele.com/images/2000018/200001872/20000187298.png
Beschreibung
KMDA7272FR, KMDA7473FR - Skizze Seitenansicht aufliegend, Plug&Play
①Für die Führung des Abluftkanals zwischen Korpuswand und einer angrenzenden Raumwand oder einem angrenzendem Möbel muss ein Mindestabstand von 25 mm eingehalten werden., ②Die abnehmbare Auffangwanne und die Reinigungsklappe müssen nach dem Einbau zugänglich sein., ③Der Querschnitt der Entlüftungsöffnung muss mindestens 425 cm² betragen.
Herunterladen
https://media.miele.com/images/2000018/200001868/20000186803.png
Beschreibung
KMDA7272FL/FR - Betriebsmöglichkeiten
✓✓ Möglich, ✓ Möglich - weiteres Zubehör notwendig, - Programmierung muss geändert werden - weiteres Zubehör notwendig
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187989.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 3 Basis - Skizze
1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BV 90, 4) DFK-BH 90
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187988.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 2 Basis - Skizze
1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BV 90
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187987.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 1 Basis - Skizze
1) DFK-AK 90, 2) DFK-R 1000
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187999.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 12 Abluft - Skizze
1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BH 90, 4) DFK-A, 5) DMK 150-1
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187997.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 11 Abluft - Skizze
1) DMK 150-1, 2) Flexschlauch
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187996.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 10 Abluft - Skizze
1) DFK-AK 90, 2) DFK-R 1000, 3) DMK 150-1
Herunterladen
https://media.miele.com/images/2000018/200001879/20000187995.png
Beschreibung
KMDA7272FL/FR, KMDA7473FL/FR - Einbauvariante 9 Abluft - Skizze
1) DFK-AK 90, 2) DFK-R 1000, 3) DFK-BH 90, 4) DFK-A, 5) DMK 150-1
Herunterladen
